一、使用條件
DB-N（ZB）系列的多點潤滑泵適用于潤滑頻率較低，潤滑點在50點以下，公稱壓力為31.5MPa的單線式中小型機械設備集中潤滑系統中，直接或通過單線分配器向各潤滑點供送潤滑脂的輸送供油裝置。
該泵適用于冶金，礦山、港口、運輸、建筑等設備。
|
|
|
|
二、技術參數
|
型 號
|
公稱壓力MPa
|
貯油器容積L
|
公稱流量mL/min
|
電機
|
重 量kg
|
|
功率kW
|
電壓V
|
|
DB-N25
|
31.5
|
30
|
0～25
|
0.37
|
380
|
37
|
|
DB-N45
|
0～45
|
39
|
|
DB-N50
|
0～50
|
37
|
|
DB-N90
|
0～90
|
39
|
使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂或粘度等級大于N68的潤滑油，工作環境溫度為-20～80℃。
|
|

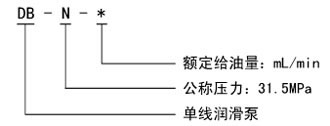

三、型號說明
|
四、圖形符號
|
|
|

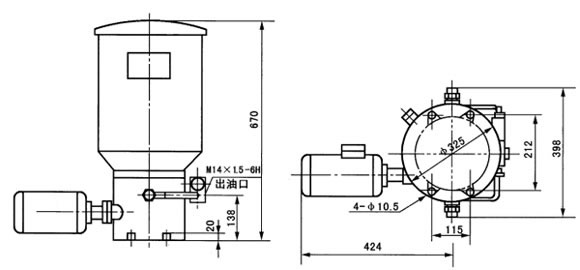

五、外形尺寸
|
|
|
|
|
六、使用說明
|
1、多點潤滑泵應安裝在環境溫度合適，灰塵少，便于補脂檢查、維護保養等都方便的場合。
2、向貯油器內補脂必須使用加油泵從貯油器的加油口注入，嚴禁揭蓋加入不經過濾的工作介質。
3、按貯油器筒壁上旋向牌規定的旋向進行電機接線，不得反轉。
4、給油口數可在1～14 范圍內任意選擇，根據設備需要不用的柱塞泵元件可以自行拆下，螺孔用M20×1.5螺塞封堵即可。
|
