一、使用條件
VSKH-KR型雙線分配器上下面均有出油口，分配器活塞正反向動作時分別從上面和下面的出油口排出潤滑脂。還可以從指示桿的動作直接觀察分配器的工作情況，同時還可通過調整螺釘在規定范圍內，調整出油口的給油量。
分配器適用于公稱壓力為40MPa的雙線式干油集中潤滑系統中。它在兩條供油主管交替的供油壓力作用下，直接由供油壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。
|
|
|
二、技術參數
|
|
|
型號
|
公稱壓力MPa
|
動作壓力Mpa
|
額定給油量ml/循環
|
調整螺釘每轉一圈調整量ml
|
|
VSKH※-KR
|
40
|
≤1.5
|
0-1.5
|
0.05
|
|
|
使用介質為錐入度不低于265（25℃，150g）1/10mm 的潤滑脂（NLGI0#～2#）或粘度等級大于N68 的潤滑油；使用環境溫度為-10～80℃；使用介質為潤滑油時，請?jiān)?0MPa 壓力下使用。
|
|
|
|

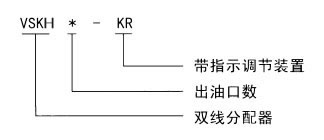

三、型號說明
|
|
|
|
|

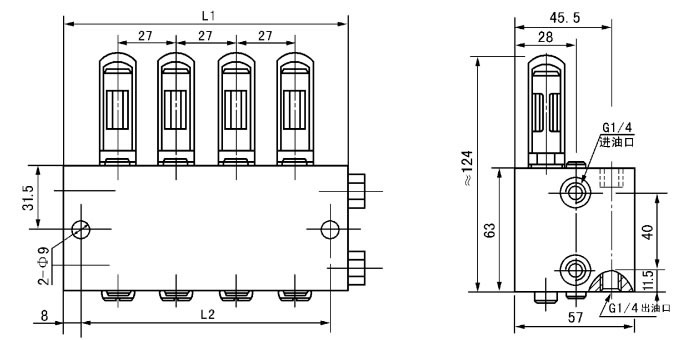

四、外形尺寸
|
|
|
型號
|
VSKH2-KR
|
VSKH4-KR
|
VSKH6-KR
|
VSKH8-KR
|
|
L1
|
52
|
80
|
108
|
136
|
|
L2
|
36
|
64
|
92
|
120
|
|
|
|
|
五、使用說明
|
|
分配器安裝使用環境溫度在-10～80℃以外的必須在訂貨合同中注明，以便供貨時提供耐低、高溫油封。
|
|
|
