一、使用條件
本產品適用于稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISO VG22～VG460)。
稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。
二、工作原理
工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。
雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或更換濾片。
油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定最高和最低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。
≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。

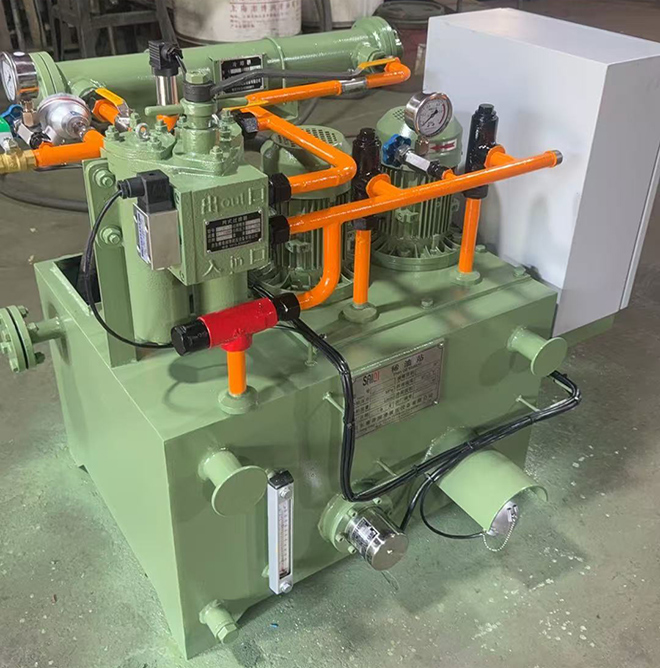

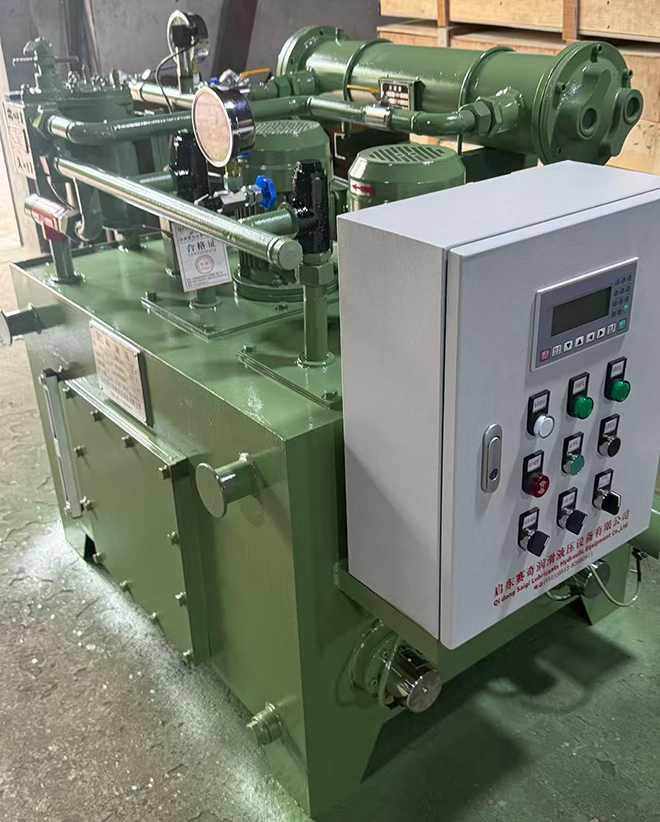

三、結構特點
a）設有備用油泵，可保證向潤滑點連續供油。
b）過濾器放在冷卻器之前，可提高過濾和通過能力；更適合較高粘度的潤滑介質。
c）采用雙筒式過濾器，可不停車進行濾芯的清洗和更換。
d）采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。
e）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保證油液清潔度及提高潤滑部件壽命。

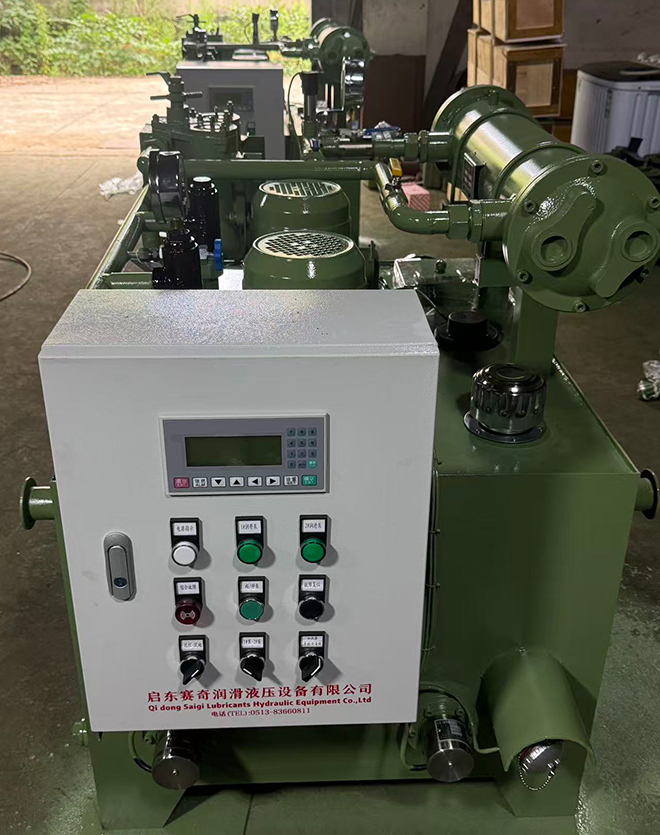

f）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。
四、技術參數
|
型 號
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
XYZ
|
|
-6G
|
-10G
|
-16G
|
-25G
|
-40G
|
-63G
|
-100G
|
-125G
|
-250G
|
-400G
|
-630G
|
-1000G
|
|
供油壓力(MPa)
|
|
|
|
|
|
|
≤0.4
|
|
|
|
|
|
|
公稱流量(L/min)
|
6
|
10
|
16
|
25
|
40
|
63
|
100
|
125
|
250
|
400
|
630
|
1000
|
|
供油溫度(℃)
|
|
|
|
|
|
|
40±3
|
|
|
|
|
|
|
油箱容積(m3)
|
0.15
|
|
0.63
|
|
1
|
|
1.6
|
|
6.3
|
10
|
16
|
25
|
|
過濾面積(m2)
|
0.05
|
|
0.13
|
|
0.19
|
|
0.4
|
|
0.52
|
0.83
|
1.31
|
2.2
|
|
換熱面積(m2)
|
0.6
|
|
3
|
|
4
|
|
6
|
|
24
|
35
|
50
|
80
|
|
冷卻水耗量(m3/h)
|
0.36
|
0.6
|
1
|
1.5
|
3.6
|
5.7
|
9
|
11.25
|
12～22.5
|
20～36
|
30～56
|
60～90
|
|
電加熱器
|
功率(kW)
|
2
|
|
12
|
|
12
|
|
24
|
|
/
|
/
|
/
|
/
|
|
電壓(V)
|
|
|
|
220
|
|
|
|
|
|
|
|
|
|
蒸汽耗量(m3/h)
|
/
|
|
/
|
|
/
|
|
/
|
|
100
|
160
|
250
|
400
|
|
電動機
|
型 號
|
JW7124-B5
|
|
Y90S-4-B5
|
|
Y100L1-4-B5
|
|
Y112M-4-B5
|
|
Y132S-4
|
Y132M-4
|
Y160L-4
|
Y180L-4
|
|
功率(kW)
|
0.55
|
|
1.1
|
|
2.2
|
|
4
|
|
5.5
|
7.5
|
15
|
22
|
|
轉速(r/min)
|
1400
|
|
1400
|
|
1430
|
|
1440
|
|
1440
|
1440
|
1460
|
1470
|
|
重 量
|
308
|
309
|
628
|
629
|
840
|
842
|
1260
|
1262
|
3980
|
5418
|
8750
|
12096
|
五、外形圖
圖1-1-1 XYZ-6G～XYZ-125G 稀油站外形圖
六、外形尺寸
|
型 號
|
DM
|
d
|
A
|
B
|
H
|
L
|
L1
|
L2
|
B1
|
B2
|
B3
|
E
|
B4
|
F
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
d1
|
|
XYZ-6G
|
25
|
G1/2″
|
700
|
550
|
450
|
890
|
190
|
20
|
255
|
220
|
742
|
213
|
150
|
0
|
800
|
550
|
268
|
80
|
268
|
380
|
G3/4″
|
|
XYZ-10G
|
|
XYZ-16G
|
50
|
G1″
|
1000
|
900
|
700
|
1371
|
256
|
30
|
410
|
363
|
1120
|
285
|
175
|
35
|
1120
|
855
|
350
|
130
|
350
|
580
|
G1″
|
|
XYZ-25G
|
|
XYZ-40G
|
50
|
G11/4″
|
1200
|
1000
|
850
|
1545
|
235
|
30
|
470
|
390
|
1244
|
290
|
248
|
60
|
1360
|
990
|
355
|
160
|
355
|
740
|
G1″
|
|
XYZ-63G
|
|
XYZ-100G
|
80
|
G11/2″
|
1500
|
1200
|
950
|
2198
|
390
|
32
|
560
|
444
|
1400
|
305
|
170
|
100
|
1500
|
978
|
355
|
180
|
375
|
820
|
G11/4″
|
|
XYZ-125G
|
