一、使用條件
|
|
本產品適用于公稱壓力為0.6MPa的稀油潤滑系統中，具有清除潤滑油中雜質使供給潤滑點的油達到潔凈的功能，小型的為整體式，較大的為組合式，分別由二組過濾筒和一個三位六通換向閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到循環潤滑系統不間斷工作的目的。
|
|
|
|
二、技術參數
|
|
型
號
|
公稱
通徑
DN
mm
|
公稱
壓力
MPa
|
過濾
面積
m2
|
運 動 粘 度 cSt
|
重量
kg
|
|
28
|
46
|
67
|
89
|
326
|
|
過 濾 精 度 mm
|
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
0.08
|
0.12
|
|
過 濾 精 度 mm
|
|
SLQ-32
|
32
|
0.6
|
0.082
|
130
|
310
|
120
|
212
|
63
|
161
|
28.5
|
68.7
|
18.7
|
48.8
|
81.7
|
|
SLQ-40
|
40
|
0.21
|
330
|
790
|
305
|
540
|
160
|
384
|
72.3
|
175
|
48
|
125
|
115
|
|
SLQ-50
|
50
|
0.31
|
485
|
1160
|
447
|
793
|
250
|
565
|
106.5
|
256
|
69
|
160
|
203.8
|
|
SLQ-65
|
65
|
0.52
|
820
|
1960
|
760
|
1340
|
400
|
955
|
180
|
434
|
106
|
250
|
288
|
|
SLQ-80
|
80
|
0.833
|
1320
|
3100
|
1200
|
2150
|
630
|
1533
|
288
|
695
|
170
|
400
|
346
|
|
SLQ-100
|
100
|
1.31
|
1990
|
4750
|
1840
|
3230
|
1000
|
2310
|
436
|
1050
|
267
|
630
|
468
|
|
SLQ-125
|
125
|
2.20
|
3340
|
8000
|
3100
|
5420
|
1680
|
3890
|
730
|
1770
|
450
|
1000
|
1038.5
|
|
SLQ-150
|
150
|
3.30
|
5000
|
12000
|
4650
|
8130
|
2520
|
5840
|
1094
|
2660
|
679
|
1600
|
1185
|
|
條 件 粘 度 OE
|
4
|
6.3
|
9
|
12
|
44
|
|
|
|

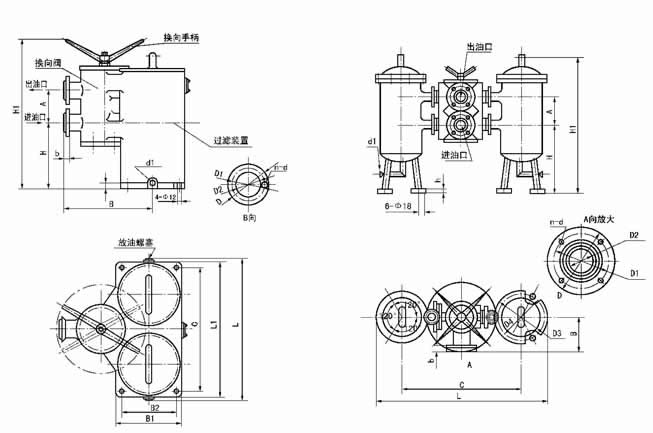

三、外形結構
|
|
|
|
SLQ-32，SLQ-40雙筒網式過濾器（整體式） DN≥50的SLQ型雙筒網式過濾器（組合式）
|
|
四、外形尺寸
|
|
型號
|
公稱通徑DN
|
A
|
B
|
B1
|
B2
|
C
|
d1
|
D3
|
D4
|
H
|
|
SLQ-32
|
32
|
140
|
250
|
186
|
154
|
344
|
G3/8"
|
-
|
-
|
145
|
|
SLQ-40
|
40
|
165
|
265
|
222
|
184
|
410
|
-
|
-
|
180
|
|
SLQ-50
|
50
|
190
|
165
|
-
|
-
|
693
|
G1/2"
|
330
|
280
|
355
|
|
SLQ-65
|
65
|
200
|
170
|
-
|
-
|
713
|
374
|
300
|
395
|
|
SLQ-80
|
80
|
220
|
202
|
-
|
-
|
830
|
G3/4"
|
374
|
320
|
500
|
|
SLQ-100
|
100
|
250
|
202
|
-
|
-
|
895
|
442
|
400
|
610
|
|
SLQ-125
|
125
|
260
|
240
|
-
|
-
|
1200
|
G1"
|
755
|
600
|
640
|
|
SLQ-150
|
150
|
300
|
240
|
-
|
-
|
1200
|
755
|
600
|
860
|
|
|
續上表
|
|
型號
|
H1
|
L
|
L1
|
h
|
時出油口連接法蘭尺寸
|
|
|
D1
|
D2
|
b
|
d
|
n
|
|
SLQ-32
|
440
|
397
|
386
|
20
|
135
|
100
|
78
|
18
|
18
|
4
|
|
SLQ-40
|
515
|
480
|
447
|
145
|
110
|
85
|
|
SLQ-50
|
800
|
1023
|
-
|
160
|
125
|
100
|
20
|
|
SLQ-65
|
860
|
1097
|
-
|
180
|
145
|
120
|
|
SLQ-80
|
990
|
1202
|
-
|
195
|
160
|
135
|
22
|
8
|
|
SLQ-100
|
1190
|
1337
|
-
|
215
|
180
|
155
|
|
SLQ-125
|
1270
|
1955
|
-
|
30
|
245
|
210
|
185
|
24
|
|
SLQ-150
|
1530
|
1955
|
-
|
280
|
240
|
210
|
23
|
|
|
五、型號標注說明
|
|
|
六、工作原理
|
1、本型式過濾器由一六通換向閥及二組過濾裝置組成，置于油泵出口及冷卻器前端，正常工作時，一組過濾裝置啟用，另一組被換向閥封閉備用。
2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤6kgf/cm2可不停機換向。
3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

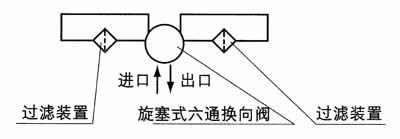

4、系統圖
|
|
|
|
七、使用說明
|
1、當過濾器的進出口壓力差≥0.5kgf/cm2時，說明過濾裝置中的濾芯已被機械雜質阻塞，應及時清洗或更換濾芯，同時也應清洗筒體。
2、在正常工作時過濾器的進出口壓差應≤0.035MPa。
八、訂貨須知
訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
|
